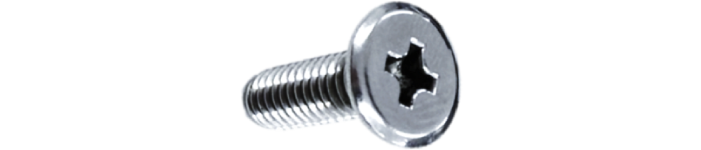

シンフラット®（低頭ねじ）
シンフラットとは薄くて平らな頭部形状のねじで、
クリアランスが限定されていたり
デザイン面で収まりを求められる場合に使用されます。
また、皿頭と異なりザグリを必要としないので工数削減にも適しています。
クリアランスが限定されていたり
デザイン面で収まりを求められる場合に使用されます。
また、皿頭と異なりザグリを必要としないので工数削減にも適しています。

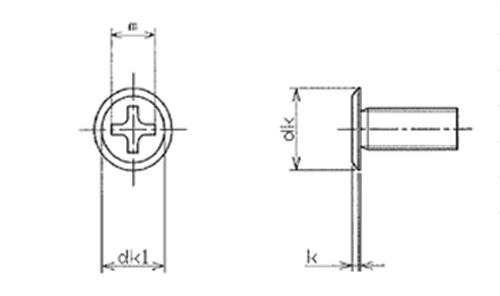

頭部寸法図
| 項目 呼び径 | dk（頭径） | dK1（径） | k（頭高） | m（十字幅） | q（十字深さ） | ||
|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 基準寸法 | 許容差 | 基準寸法 | 基準寸法 | |
| M3 | 6.00 | 0/-0.5 | （4.4） | 0.70 | +0.05/-0.1 | （2.4） | 0.85～1.21 |
| M4 | 8.00 | （6.6） | 0.80 | （3.6） | 0.91～1.43 | ||
| M5 | 9.00 | （7.3） | 0.90 | （3.9） | 1.35～1.88 | ||
（mm）
推奨締付トルク
| M3 | 0.77N・m以下 |
|---|---|
| M4 | 1.89N・m以下 |
| M5 | 3.85N・m以下 |
※参考値となります。
板に取り付けた際の様子

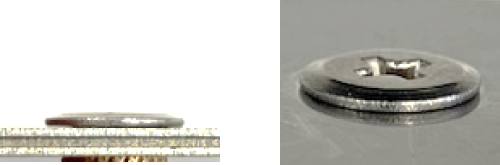

- シンフラット

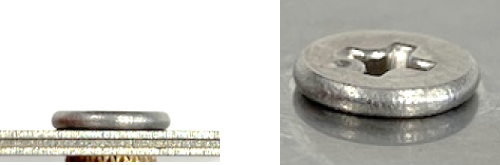

- 平頭ねじ
シンフラットは外周にテーパー部分があり、引っかかりにくい形状になっています。
在庫サイズ
材質：XM7
| 呼び径 L寸（mm） | M3 | M4 | M5 |
|---|---|---|---|
| 4 | 〇 | ||
| 6 | 〇 | 〇 | |
| 8 | 〇 | 〇 | 〇 |
| 10 | 〇 | 〇 | 〇 |
| 12 | 〇 | 〇 | |
| 16 | 〇 | ||
| 20 |
在庫サイズは小箱単位での発送が可能です。
※上記以外のサイズは別途お問い合わせください。
